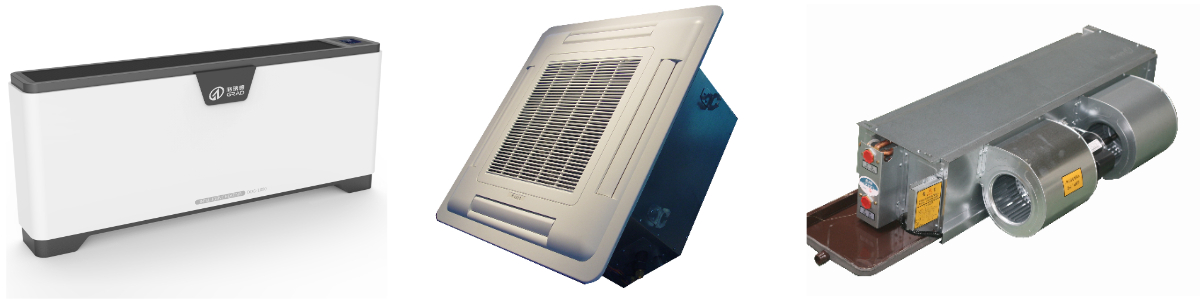

2 파이프 팬 코일 유닛
FCU 제품
GRAD FCU는 주로 원심 팬과 열교환기 등으로 구성되며, 중앙 공조 시스템의 단말 장치 중 하나입니다. 호텔, 레스토랑, 공장, 전시장, 쇼핑몰, 사무실 등 넓은 공간이나 여러 개의 방이 있는 일반 건물이나 산업용 건물의 공조에 널리 적용되어 왔습니다.
냉방, 제습, 난방 등의 요구 사항을 충족할 수 있어, 일년 내내 상쾌하고 조용하며 따뜻한 작업 및 생활 환경을 조성할 수 있습니다.
왜 GRAD 팬코일 유닛을 선택해야 하나요?
1.30년 이상 제조업체
2.AHRI 및 CE 인증.
3.1500세트/일 생산능력으로 적시 납품이 보장됩니다.4. 판매 후 문제에 대한 빠른 대응.
5. 다양한 모델과 여러 유형으로 사용자 정의 요구 사항을 충족합니다.
6. 특허 외관 디자인.
7. 생산과 판매를 통합하여 시장 요구 사항을 더 잘 이해하여 OEM/ODM 서비스를 제공합니다.
8. 공장 직거래로 비용 대비 효과적인 제품을 제공합니다.
소개
FCU는 최적화된 설계를 거쳐 성능이 개선되었습니다. 고효율형과 표준형이 있습니다. 표준형 FCU는 국가 표준 매개변수를 충족할 수 있으며, 고효율 FCU는 국가 표준보다 20% 더 높은 매개변수를 충족할 수 있습니다.

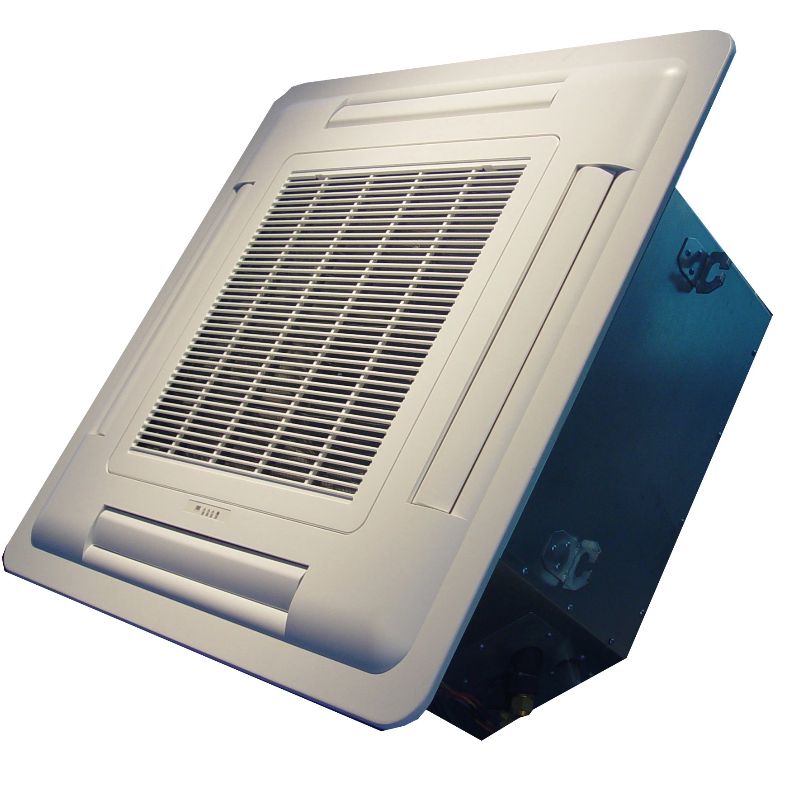

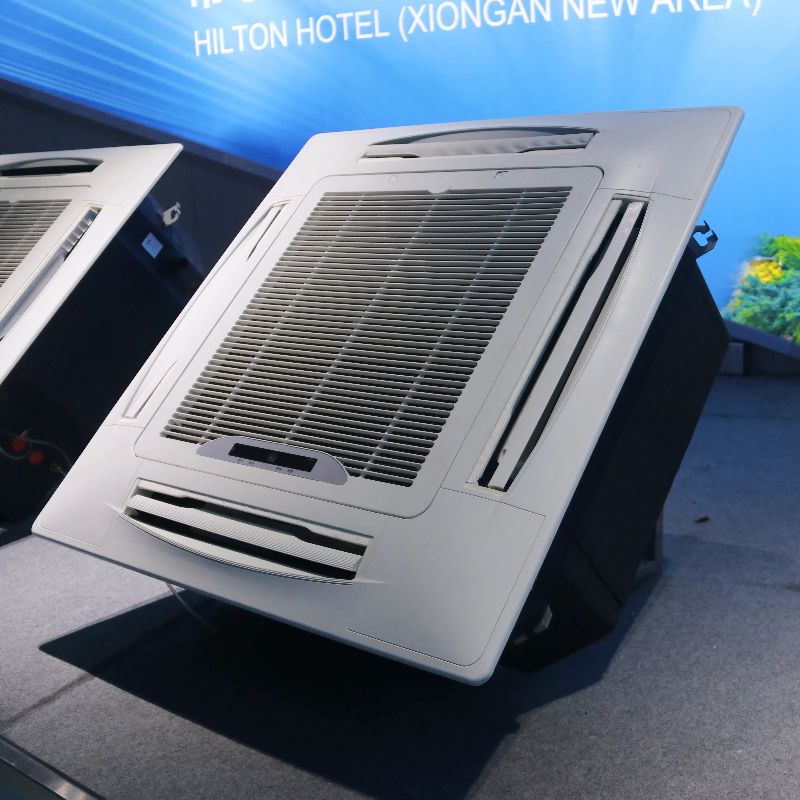

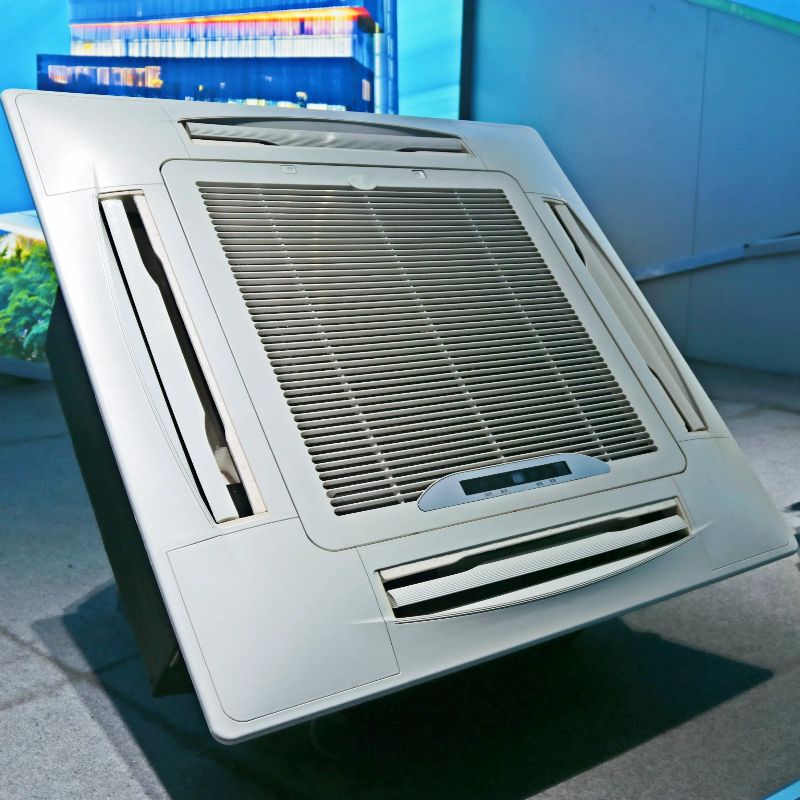

FP-KM 카세트 타입

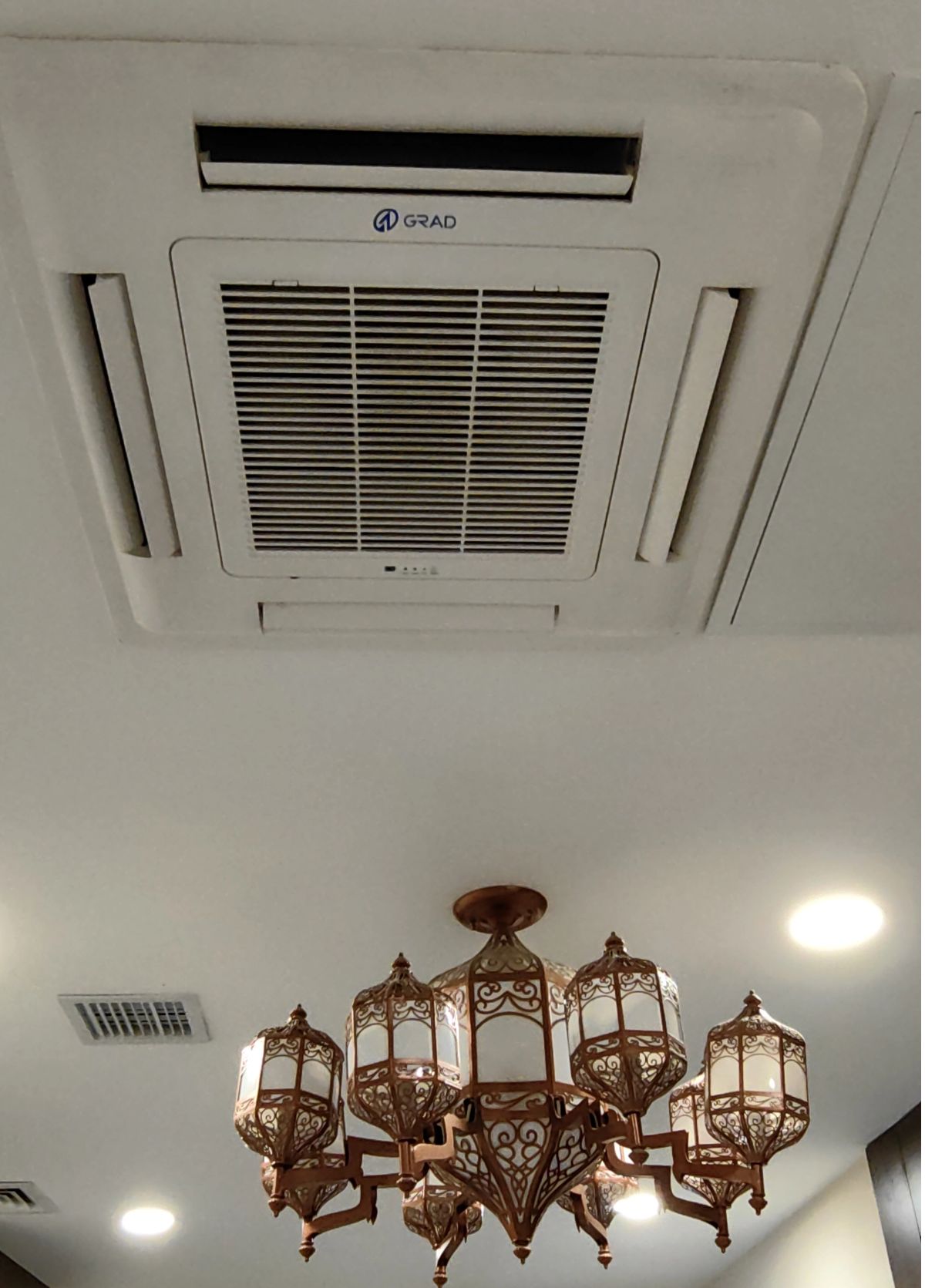

이 제품은 천장에 설치하기에 이상적입니다. 실내 장식과 함께 사용하면 천장에 통풍구만 노출됩니다. 통풍구는 우아하며 공간을 차지하지 않습니다. 따라서 유지 관리 및 수리가 쉽습니다.
애플리케이션
1. 저소음 설계로 조용함.
2. 공기 흐름 방향을 변경하여 균일한 냉각을 얻을 수 있습니다.
3. 공기 덕트가 필요 없습니다.
4. 공기 필터의 특수 설계로, 특별한 도구 없이도 필터를 분해할 수 있습니다.
5. 청소 및 유지관리가 쉽습니다.
6.구동장치 및 원격제어장치를 배출판에 제공할 수 있다.
7. 응축수를 모으기 위해 펌프와 코일을 설치할 수 있습니다.
8. 컴팩트한 디자인으로 좁은 공간에도 설치가 가능합니다.
| 제품명 | 2파이프 카세트 냉각수 FCU | |||||||||||||
| 모델:FPKM4-V/A CFM |
FP-34KM4-V/A 200 |
FP-51KM4-V/A 300 |
FP-68KM4-V/A 400 |
FP-80KM4-V/A 450 |
FP-85KM4-V/A 500 |
FP-102KM4-V/A 600 |
FP-136KM4-V/A 800 |
FP-170KM4-V/A 1000 |
FP-204KM4-V/A 1200 |
FP-238KM4-V/A 1400 |
FP-289KM4-V/A 1700 |
FP-340KM4-V/A 2000 |
||
| 공기량(m³/h) | 시간 | 340 | 510 | 680 | 800 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 2890 | 3400 | |
| 중 | 280 | 390 | 520 | 580 | 640 | 790 | 1030 | 1290 | 1500 | 1800 | 2100 | 2600 | ||
| 엘 | 180 | 260 | 350 | 390 | 430 | 520 | 690 | 860 | 1030 | 1200 | 1600 | 1900 | ||
| 냉각 | 총 용량(kW) | 시간 | 2 | 2.7 | 3.7 | 4.2 | 4.5 | 5.6 | 7 | 9.1 | 10.8 | 12.6 | 15.3 | 17.6 |
| 중 | 1.8 | 2.3 | 3.1 | 3.8 | 4.2 | 4.3 | 5.7 | 7.9 | 8.6 | 10 | 11.7 | 13.5 | ||
| 엘 | 1.6 | 1.8 | 2.6 | 2.8 | 3 | 3.6 | 4.5 | 6 | 6.8 | 8 | 9.3 | 9.9 | ||
| 적정 용량(Kw) | 시간 | 1.5 | 1.9 | 2.6 | 2.9 | 3.5 | 3.9 | 5 | 6.4 | 7.7 | 9 | 11.5 | 14.8 | |
| 중 | 1.3 | 1.7 | 2.0 | 2.6 | 3.2 | 3.3 | 4.3 | 5.9 | 6.5 | 7.5 | 8.4 | 11.1 | ||
| 엘 | 1.2 | 1.4 | 1.8 | 1.9 | 2.8 | 2.9 | 3.6 | 4.8 | 5.4 | 6.4 | 6.4 | 7.8 | ||
| 물 흐름 속도(l/h) | 345 | 470 | 640 | 720 | 780 | 970 | 1260 | 1710 | 1920 | 2160 | 2640 | 3027 | ||
| 수압 강하(Kpa) | 7 | 9 | 11 | 14 | 16 | 18 | 19 | 17 | 19 | 22 | 36 | 48 | ||
| 열 | 난방 용량(kW) | 시간 | 2.8 | 4.2 | 5.8 | 6.3 | 7 | 8.4 | 11.2 | 13.9 | 16.7 | 19.5 | 23.7 | 25.5 |
| 중 | 2.5 | 3.4 | 4.5 | 5.5 | 6.3 | 6.5 | 8.5 | 12 | 12.6 | 15.6 | 17.5 | 18.6 | ||
| 엘 | 2 | 2.7 | 4 | 4.5 | 5 | 5.2 | 6.7 | 9 | 10.2 | 12 | 13.8 | 13 | ||
| 전원 공급 장치 | 220-240V/1PH/50HZ(또는 60HZ) | |||||||||||||
| 전원 입력(W) | 39 | 52 | 62 | 68 | 76 | 96 | 132 | 152 | 189 | 220 | 330 | 340 | ||
| 음압 dB(A) | 37 | 39 | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
| 팬 | 유형 | 원심 팬 | ||||||||||||
| 모델 | ∅315 | ∅315 | ∅315 | ∅315 | ∅380 | ∅380 | ∅380 | ∅476 | ∅476 | ∅476 | ∅530 | ∅530 | ||
| 수량 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 모터 | 유형 | 3단 모터 | ||||||||||||
| 수량 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 코일 | 코일 행 | 아니요. | 2 | |||||||||||
| 최대 작동 압력 | Mpa | 1.6 | ||||||||||||
| 괴경 직경 | 인치 | 3/8인치 | ||||||||||||
| 치수 | 유닛 본체 | mm | 580x580x250 | 705ksa05ksa0 | 832x832x290 | 960x60x0 | ||||||||
| 패널 조립 | mm | 680x680x30 | 830x830x30 | 980x980x30 | 1140x1140x30 | |||||||||
| 연결 | 물 유입/유출 파이프 | 인치 | ZG3/4'' | |||||||||||
| 응축수 배출 | 인치 | 26 | ||||||||||||
| 무게(발 포함, 케이스 포함) | KG | 20 | 25 | 34 | 52 | 50 | ||||||||
더 많은 제품 정보를 원하시면 저희에게 연락해 주세요.
회사 정보

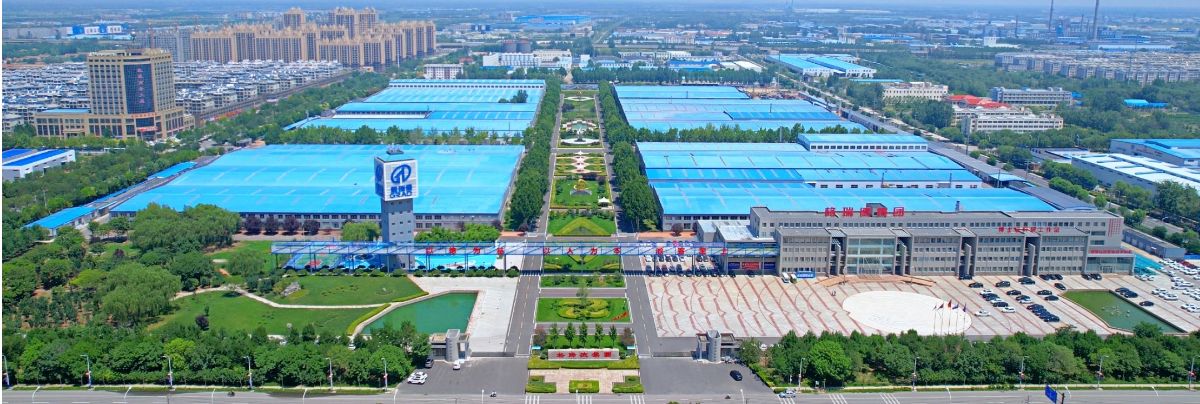

Shandong GRAD Group Co.,Ltd. 1993년에 설립되었으며 산동 더저우에 위치하고 있으며 면적은 70만 평방미터에 달하며 직원 수는 2,500명이 넘습니다. 총 자본금은 9억 2,500만 위안이고, 연간 생산량은 25억 위안이 넘습니다. 30년의 개발 기간 동안 GRAD 그룹은 중앙 공조 및 복합 소재 제품에 집중하여 첨단 기술을 세계에 선보입니다.
건설 예산, 기술 컨설팅, 제품 설계, 제조 및 디버깅 서비스를 결합한 기업입니다. 전체 중앙 에어컨 시리즈와 복합 재료 시리즈 제품을 포괄하는 10개 시리즈, 130개 이상의 제품이 있습니다.

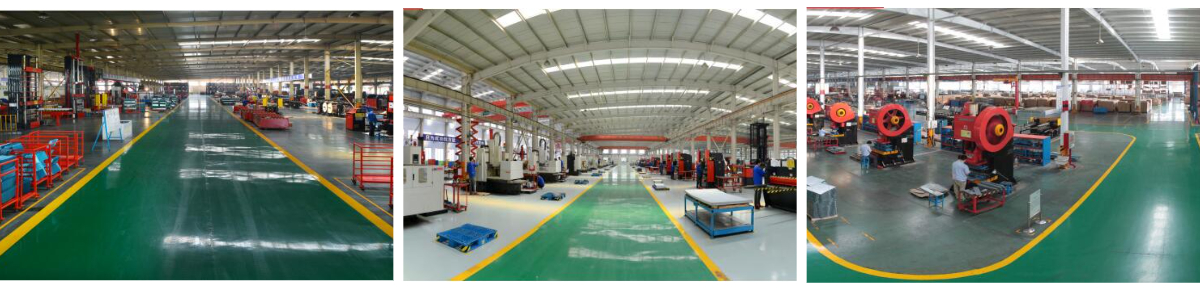

기준 35만 제곱미터에 달하는 작업장.
명예:
1. 중국냉장공조산업협회 상임이사
2. 중국 유리섬유산업협회 상임이사
3. 중국 국가 건설 공정 루반상, 국가 품질상 등 수상
