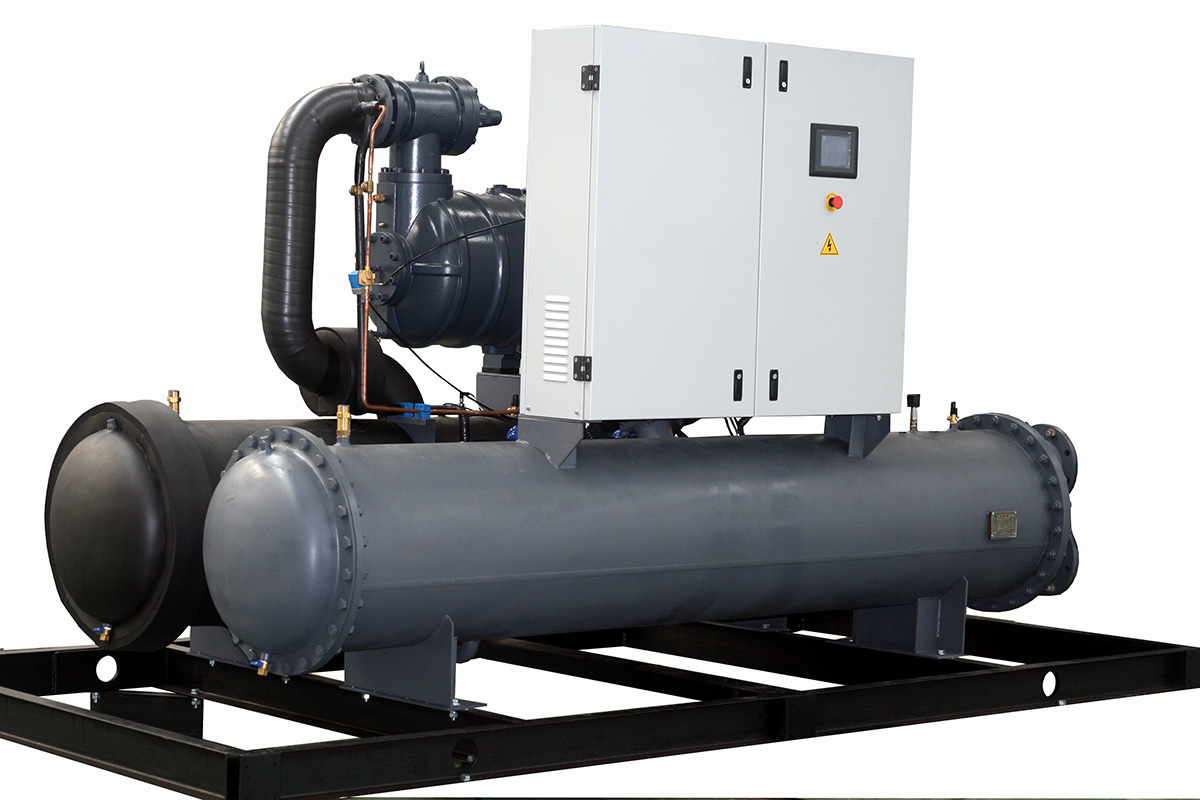

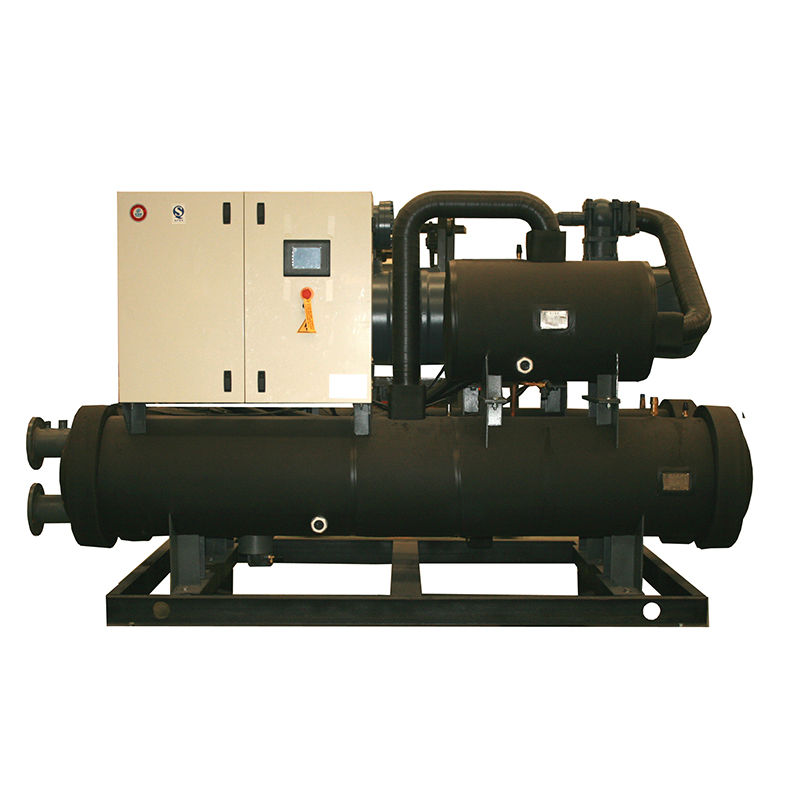

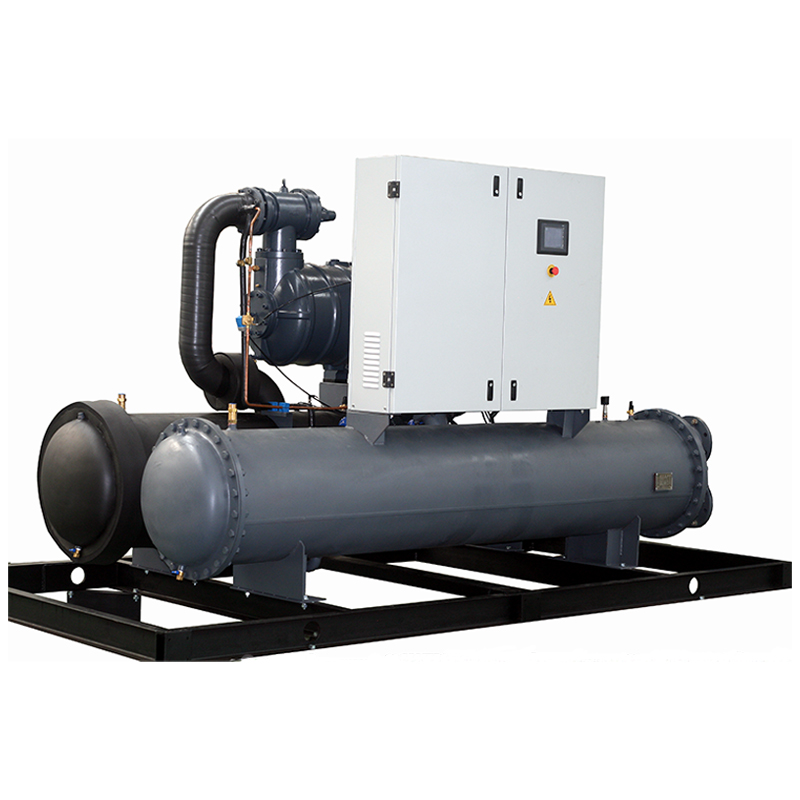

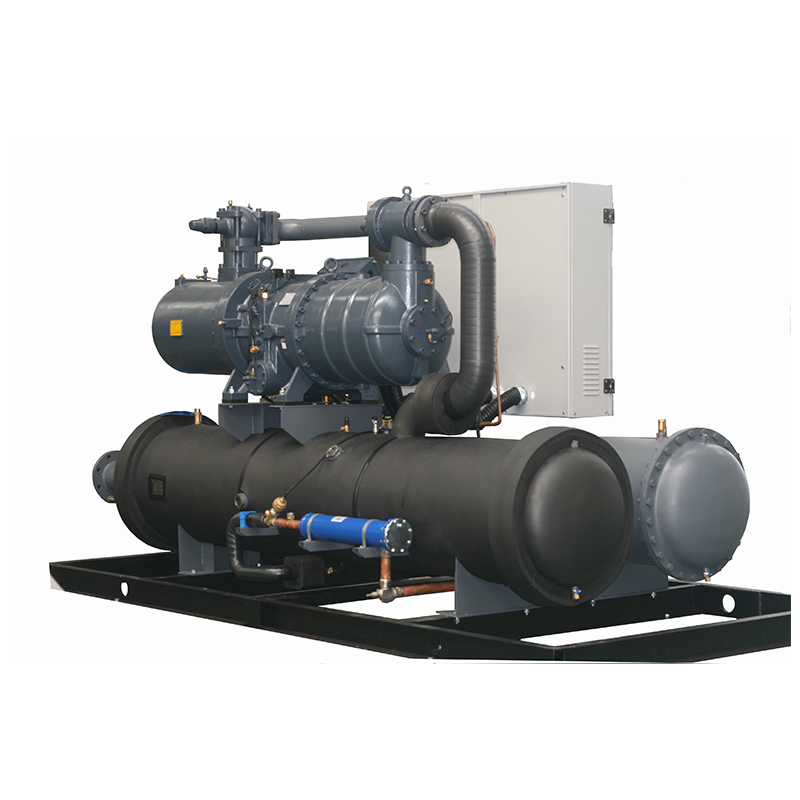

스크류 워터 칠러

수냉식 스크류 칠러는 반폐쇄형 이중 스크류 압축기를 채택하고 단일 회로 또는 다중 회로 설계를 사용합니다. 보호 및 제어 장치는 제어 캐비닛에 배치되며 호스트의 작동 상태는 컴퓨터 모니터에 표시됩니다. 모든 장치는 공장에서 조립되어 작동 및 디버깅을 거친 후 출고됩니다. 이 시리즈 장치의 적용 범위에는 쇼핑몰, 사무실 건물, 상업용 건물, 공장 작업장, 호텔, 병원 등 다양한 상업 및 민간 건물 시설이 포함됩니다.

GRAD 수냉식 스크류 냉각기의 설계, 제조 및 검사는 GB/T18430.1-2007 수냉식(히트 펌프) 패키지에 따라야 합니다. 증기 압축 사이클-제1부: 산업 및 상업 및 유사한 응용 분야를 위한 수냉식(히트 펌프) 패키지를 사용하십시오.

고효율 압축기

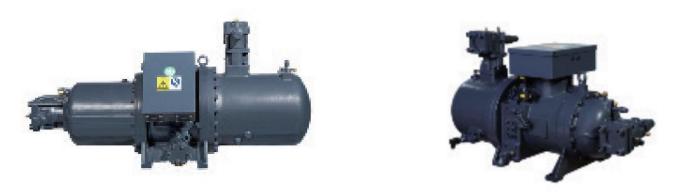

이 장치는 유명 브랜드의 반폐쇄형 스크류 압축기를 채택했습니다. 피스톤 압축기와 비교했을 때, 반폐쇄형 스크류 압축기는 다음과 같은 장점을 가지고 있습니다.

(1)부품이 적음(피스톤 압축기의 약 1/3), 구조가 간단함, 마모부품이 적음, 신뢰성이 높음, 수명이 길다

(2) 압축기 : 균일하고 연속적인 흡입 및 배기, 배기 온도가 낮고 진동이 적고 습압축에 민감하지 않으며 액체 충격에 대한 저항성이 강합니다.

(3) 건식 유닛의 COP는 4.6 이상에 도달할 수 있으며, 전액/낙하막 유닛의 COP는 5.3 이상에 도달할 수 있습니다.

(4) 에너지 조절 측면에서 스크류 압축기는 더 많은 장점을 가지고 있으며 25~100%의 무단계 에너지 조절을 달성합니다.

쉘 앤 튜브 증발기

1. 건식 유닛은 고효율 열교환 튜브를 갖춘 건식 쉘 앤 튜브 증발기와 일치합니다.

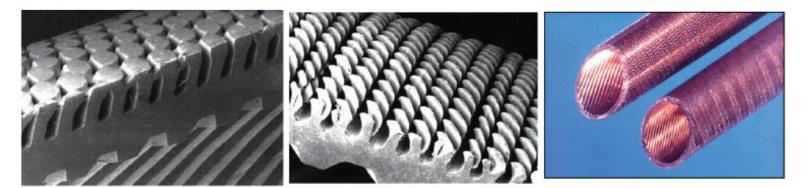

(1) 가장 진보된 DAE 효율적인 증발 열 전달 튜브, 다중 헤드 나선형 핀 및 튜브 표면에 돌출된 나선형은 열 전달 계수와 열 전달 용량을 크게 향상시킬 수 있습니다.

(2) 증발기 내부 구조를 최적화하고 효율적인 액체 균질기를 구성하여 시스템 내 냉각 분포의 균일성 문제를 해결한다.

(3) 냉매수 차단판의 밀봉 구조를 개선하여 차단판 누출 문제를 해결하고 증발기의 열전달 효율을 대폭 향상시켜 장치가 더 높은 성능 수준에 도달하도록 보장합니다.

(4) 독특한 열교환기 냉각 공정 설계 기술을 사용하여 시스템을 합리적으로 일치시켜 냉각 공정과 수냉 용량 간의 균형 관계를 보장하고 열교환기의 높은 효율을 최대한 발휘합니다.

합리적인 시스템 매칭으로 에너지 절약이 더욱 강화되었습니다.

초고효율 낙하막 증발기

(1) 단일 회로 또는 이중 회로 냉매 시스템 설계: 냉매는 쉘 측에서 증발하고, 냉수는 냉각될 파이프를 통해 흐릅니다. 모든 열교환 튜브가 냉매에 침투하여 열전달 효율을 효과적으로 높이고 증발 온도를 향상시킵니다.

(2) Shell : 생산 및 시험은 NB/T47012-2020 "냉동 장비용 압력 용기" 표준의 규정에 따라 수행됩니다.

(3) 구리 파이프: 중국에서 가장 진보된 내부 및 외부 핀 강화 기술을 사용한 전체 액체 유닛용 이음매 없는 구리 파이프입니다.

(4) 전자식 팽창 밸브를 통해 액체 레벨을 효과적으로 제어하여 장치가 최상의 작동 상태를 유지하도록 합니다.

(5) 전액 증발기와 비교했을 때, 낙하막 증발기는 냉매 충전량을 감소시키고, 열교환 효율을 약 10% 향상시키며, 오일 회수를 더욱 안정적으로 만들고 작동을 더욱 신뢰할 수 있게 만듭니다.

고성능 열교환관을 갖춘 쉘 앤 튜브 수냉식 응축기

(1) 다중 나선형 리브와 나선형 구조를 갖춘 최첨단 DAE 고효율 응축 열전달 튜브

튜브의 바깥쪽 표면에 돌출되어 있어 열전달 계수와 열전달 용량이 크게 향상됩니다.

(2) 내부 구조의 최적화된 설계로 콘덴서의 내식성, 방오성이 대폭 향상되어 콘덴서의 열전달 효과가 최대한 발휘되어 유닛의 성능 수준이 더욱 향상됩니다.

(3) 쉘앤튜브 콘덴서에도 안전밸브, 공기방출밸브 등을 설치하여 쉘앤튜브 콘덴서의 안전성과 청소 및 유지관리의 편리성을 확보한다.

단위 진동 회피 설계로 단위의 저소음, 저진동을 보장합니다.

(1) 스프링 또는 고무 충격 흡수 장치는 장치의 압축기 하부에 설치되며 진동 흡수

효율이 85% 이상, 즉 진동 전달률이 0.15 미만이면 장치 진동과 시스템 진동이 줄어들어 장치 소음이 줄어듭니다.

(2) 유닛시스템의 모든 배관은 진동방지 플라스틱 배관클립으로 고정하여 유닛 및 시스템의 진동으로 인한 소음을 감소시킵니다.

브랜드 냉동 시스템 액세서리

(1) 냉각 시스템의 모든 부품은 분리형 필터 드라이어, 팽창 밸브, 솔레노이드 밸브, 사이트글라스, 고압 및 저압 센서 등 유명 브랜드 제조업체의 부품을 사용하여 세계적 수준의 유명 브랜드 제조업체 제품을 채택하여 장치가 높은 수준의 성능을 갖도록 보장합니다.

(2) 본 장치의 모든 재료는 100% 검사 후 공장에 입고되므로 본 장치의 냉동 시스템의 높은 신뢰성을 확보할 수 있습니다.

첨단화되고 신뢰성 높은 지능형 제어 시스템 및 제어 기술

(1) 다중 기계 제어 시스템은 단일 기계의 자동 구성 및 기능 외에도 다중 장치 작동 표시 기능을 갖추고 있으며, 반환 수온 컴퓨터는 공조 시스템이 장치의 일부인지 또는 전체 장치 작동인지 자동으로 결정합니다.

(2) RS485/RS232 통신 인터페이스를 갖추고 있어 사용자가 장치의 중앙 집중식 모니터링 및 원격 모니터링을 달성하는 데 편리합니다.

(3) 본 장치는 다수의 압축기의 균형운전을 제어하여 장치의 효율적인 운전을 보장하는 기능을 가지고 있습니다.

(4) 낙하막 유닛은 국가발명특허인 "냉매흐름 실시간 제어"를 채택하여 유닛의 작동을 더욱 정확하고 안정적으로 만들었습니다.

단위 에너지 조절 모드

이 장치는 냉수 회수수 또는 배출수 온도에 따라 논리적 계산을 수행하여 장치의 작동 상태와 시작 및 정지를 제어합니다. 각 장치는 효율적이고 에너지 절약적인 장치 작동을 위해 분할형 또는 무단계 에너지 조절 방식을 채택합니다.

유닛의 구조가 합리적이며, 설치 및 디버깅, 유지관리가 편리하고 빠릅니다.

(1) 유닛의 배치가 합리적이고, 설치 및 유지관리 공간이 최적화되어 있어 일상적인 청소, 유지관리, 점검에 편리합니다.

(2) 본 장치는 전체 기계 형태로 공장에서 출고되며, 저압 부분은 출고 전 단열층으로 감싸져 있으며, 시스템에는 불소 충전이 완료되어 있으며, 현장 도착 후 배관만 연결하면 됩니다. 전원이 켜진 후 장치를 작동시킬 수 있습니다.

(3) 컴퓨터는 프로그램에 따라 펌프 모터와 압축기를 자동으로 기동시키고, 냉동, 지연, 연동, 보호 및 온도 자동 조절 제어를 조정합니다. 이후 컴퓨터 제어 하에 설정 온도에서 작동하며, 증발기 입구 온도 변화에 따라 에너지를 자동으로 조절합니다.

이 장치는 현장이나 원격으로 제어할 수 있는 유연한 설치가 가능하며, 점검 및 유지관리가 쉽습니다.

낙하막 냉각기의 효율성과 안정성으로 인해 전체 액체 냉각기를 완전히 대체할 수 있으며 낙하막 냉각기는 다음과 같은 장점이 있습니다.

(1) 고효율 강하막 증발기를 사용하여 기존 전액 증발기보다 열전달 효율이 15% 이상 향상되어 장치 운영 비용을 30% 절감할 수 있습니다. 장치에 적용하면 장치 성능 계수를 국가 에너지 절약 인증 1등급까지 높일 수 있습니다. 동시에 강하막 증발기는 국가 실용신안 특허를 획득했습니다.

(2) 국가발명특허 "냉매 유량 실시간 제어"를 사용하여 사용자 부하 변화에 따라 실시간 유량을 제어하여 제어 정밀도가 더욱 정확하고 단위 작동이 더욱 안정적입니다. 동시에 레벨

단위 제어가 더욱 안정적이어서 단위의 기본 수평도에 대한 필요 편차가 10% 이내로 동일 산업에서 선두적인 위치를 차지하고 있습니다.

독립적인 연구 개발을 통해 초고효율 및 저저항 오일 분리기, 최대 99.99%의 오일 분리 효율, 유닛 오일 반환이 더욱 안정적이고 유닛의 수명이 길어지는 국가 실용 신안 특허를 성공적으로 획득했습니다.

(3) 국내 최초 액체 분배 기술과 국가 실용신안 특허 기술을 적용한 응축기 냉매 수출 구조를 채택하여 냉매 충전량을 줄이고 냉매 이용률을 낮추어 장치가 더욱 친환경적입니다.

(4) 지능형 원격 모니터링 기술을 활용하여 "유닛 경보 메시지 알림", "유닛 고장 원격 처리", "유닛 작동 데이터 저장" 등의 모니터링 기능을 구현하여 사용자가 더욱 안심하고 유닛을 사용하고, 유닛 작동 효율을 높일 수 있도록 지원합니다.

제품 적용 범위

스크류 수냉식 냉각기는 호텔, 쇼핑몰, 사무실 건물, 전시장, 공항, 경기장 및 기타 공공 시설의 편안한 중앙 공조 시스템에 널리 사용되며 전자, 제약, 생물학, 섬유, 화학, 야금, 제약, 전력, 기계 및 기타 산업의 프로세스 공조 시스템 요구 사항을 충족할 수 있습니다.

수냉식 스크류 칠러의 구조도
